法蘭又叫法蘭盤或突緣。使管子與管子相互連接的零件。連接于管端。法蘭上有孔眼，可穿螺栓，使兩法蘭緊連。法蘭連接以其特有的密封可靠、強度高、適應范圍廣等優點在化工、制藥設備和管道上應用最廣。

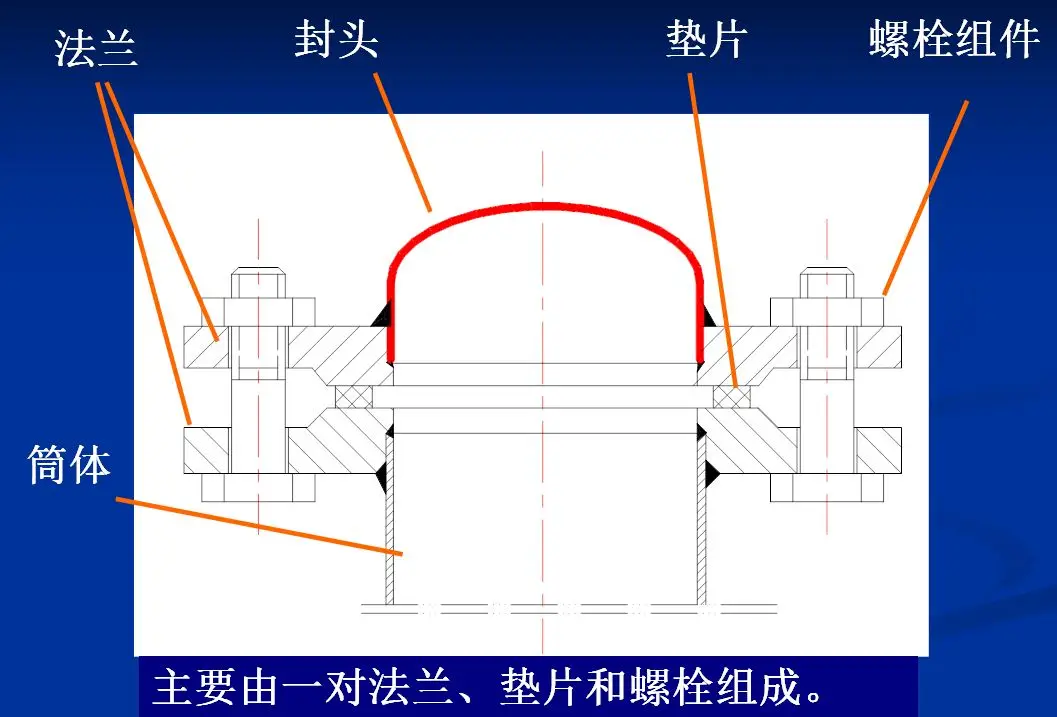

1、法蘭連接的結構及密封機理工作機理：

通過螺栓預緊，使法蘭密封面間的墊片被壓緊變實，并填滿法蘭密封面上凹凸不平的間隙，阻止了介質通過墊片內部毛細孔的滲透性泄漏和墊片與密封面間的界面泄漏。從而實現預密封。保證法蘭連接密封不漏的條件是：預緊時，預緊力作用在墊片上的預緊比壓不低于預緊密封比壓；工作時，作用在墊片上的剩余比壓不低于工作密封比壓。

2、法蘭類型根據法蘭與設備或管道連接的整體性程度來分類：

1、整體法蘭

平焊法蘭：用于溫度、壓力不太高的場合。(標準中有具體的溫度、壓力值）

對焊法蘭：適用于壓力、溫度較高及有毒、易燃、易爆的重要場合。造價高。

2、松式法蘭

特點：法蘭未能與管道或容器連接在一起，適用于壓力較低的場合，對有色金屬和不銹鋼設備和管道殼體不產生附加彎曲應力；用碳鋼制造時，可節省貴重金屬消耗。但是松式法蘭的剛性差。

3、螺紋法蘭

廣泛用于小直徑高壓管道上，法蘭對管壁產生的附加應力較小。

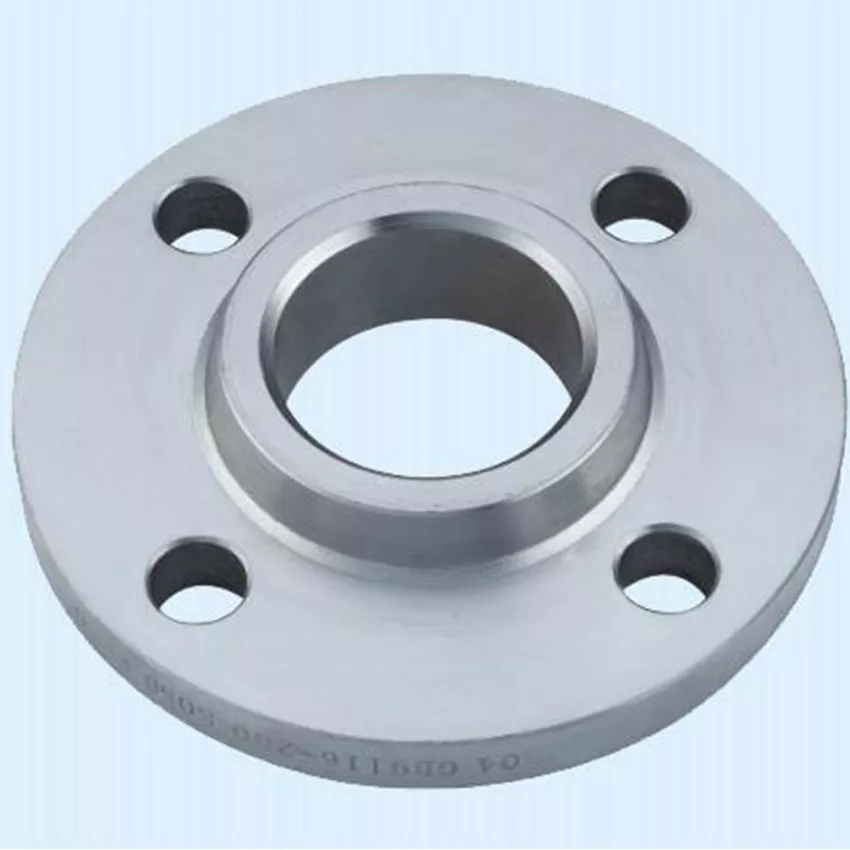

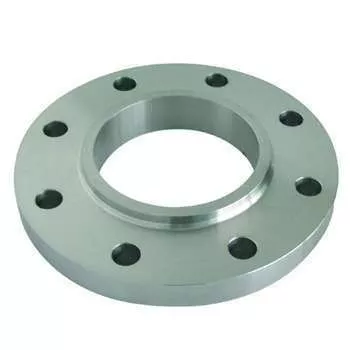

3、法蘭的形狀一般來說，法蘭的形狀有圓盤形或帶頸圓盤形，也有部分方形或橢圓形（腰形）。方形法蘭圓形法蘭橢圓形法蘭

4、影響法蘭密封的因素影響法蘭密封的因素主要有：螺栓預緊力、密封面形式、墊片性能、法蘭剛度和操作條件等。

密封面的形式：

平面型：結構簡單，加工方便，便于防腐或襯里。但墊片易擠出且不易壓緊，用于低壓、小尺寸、無毒、密封要求不高的場合。

凹凸型：對中性好，密封性能較好，用于中壓且溫度較高的場合。

榫槽型：對中性好，密封可靠，墊片寬度小，所需壓緊力也小，適用于易燃、易爆、有毒及高壓場合。加工、檢修比較困難。

壓緊面的選擇原則為：確保密封可靠，力求加工容易、裝配方便、成本低。

5、墊片性能在法蘭連接中，密封效果在很大程度上取決于墊片的密封性能。

1. 材質要求：耐腐蝕，不污染產品，具有一定的彈性，適當的機械強度和柔韌性，在溫度變化時不易變質硬化或軟化。

2.  分類：

6、法蘭標準中的三個重要參數

1、公稱直徑DN：

法蘭的公稱直徑是指與法蘭配合的容器或管子的公稱直徑。容器的公稱直徑是指容器的內徑（用管子作筒體的容器除外），管子的公稱直徑指其名義直徑，為介于管子內、外徑之間的某一數值，其中大多數接近管子的內徑。公稱直徑相同的鋼管，其外徑是相同的，由于厚度是變化的，所以內徑也是變化的。

2、公稱壓力PN：

公稱壓力是為制定標準而分的壓力等級。

3、最大允許工作壓力：

壓力容器法蘭標準中的公稱壓力是按法蘭材料16Mn（或16MnR）、設計溫度200oC條件下確定的，當法蘭材料和溫度變化時，法蘭的最大允許工作壓力將增大或減小。
